利用电梯随行电缆传输网络信号解决方案
电梯已经成为人们生活中必不可少的工具,在日常生活中扮演着非常重要的角色。
在智能化、信息化高速发展的今天,建设智能电梯、电梯物联网等需求也被迫提上了日程。然而,这些包括网络高清视频监控、电梯安全预警(电梯卫士)、IP广播系统、网络广告机等终端设备的大量接入都离不开最基础的系统建设——电梯网络信号传输!
在运动的电梯轿厢内接入网络信号一直是一个比较棘手的难题,大概原因总结如下:
-
电梯内敷设网线:施工麻烦且人工和材料成本很高;就算敷设完成,但是电磁干扰非常严重,导致错误数据包急剧增加,严重时会造成终端设备或网络设备死机;电梯频繁的上下运动,网线也更容易出现断点,可靠性很差;
-
超五类网线传输标准为最远100米,由于电梯井道内的电磁干扰,在实际应用中传输距离更近,很难满足长距离的应用需求;
-
使用工业级无线网桥也是一种解决方案,但成本太高,一般用户难以接受;
综合上述问题,电梯内的网络通讯需要很好的解决以下难题,才能顺利的完成网络传输任务并为终端设备提供服务:
-
最好能利用电梯厂商已经集成的随行电缆作为传输介质,可以是随行同轴线,也可以为随行的2芯电源线或双绞线。
-
设备需要具备抗干扰能力和数据纠错功能。
-
电梯内的应用环境比较复杂,设备需要满足工业级通讯产品标准。
鉴于上述需求,视立方数字推出了多款“电梯随缆神器”,产品基于实际应用环境与物联网需求而研发设计,完全满足抗干扰、数据纠错、工业级标准、适应多种传输介质等特点。实现便捷、快速、高效、安全的电梯网络传输需求。
应用方案
跟据客户需求,我们设计如下两个典型的应用方案,如需更多应用案例请联系我们!
解决方案一 电梯网络高清视频监控解决方案
-
电梯轿厢内配置网络摄像机一台;
-
将网络摄像机接入NFF-Z1801,然后再将随缆神器接入随行电缆;
-
在电梯机房或监控室内将随行电缆接入另一台NFF-Z1801,然后再将网口接入交换机或录像机。
-
完成组网,进行正常的网络视频监控操作。

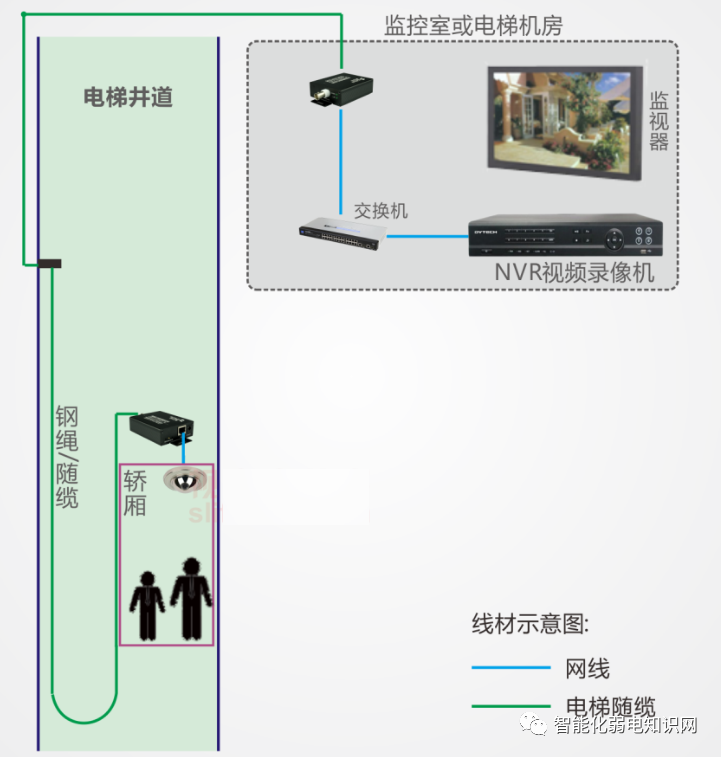

网络高清视频监控电梯随缆传输示意图
解决方案二 电梯物联网综合应用解决方案
-
电梯轿厢内配置网络高清摄像机、网络多媒体终端(广告机)、电梯状态实时采集器(黑匣子)、网络楼层显示器等一系列网络型终端设备;
-
将终端设备接入NFF-Z1800E任意网络接口,然后再将随缆神器接入随行电缆;
-
在电梯机房或数据机房将随行电缆接入另一台NFF-Z1800,然后再将网口接入交换机。
-
最后将机房内的网络接入本地物业网络、互联网进行正常的网络视频监控、远程广告推送、电梯实时状态监测等应用

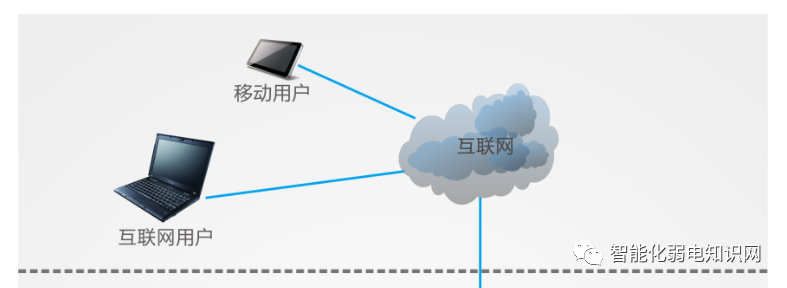

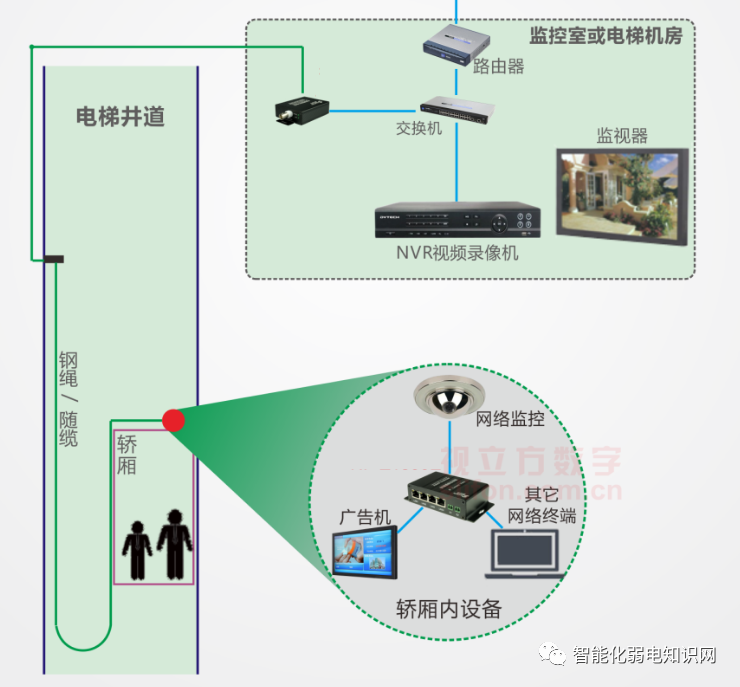

电梯随缆神器物联网应用
