一套详细的机房承重方案【品至好文】
一、机房承重简介
众所周知,机房是电子设备运行的场所,而电子设备体积较大,并且非常厚重,所以机房要有较高的承重能力,满足设备的承重要求,但现在很多建筑并非为机房所建,其承重达不到机房要求,所以在建设机房之前就要考虑到承重问题,下面详解机房的承重标准,以及机房承重计算内容及计算方法。
民用楼房二楼以上承重荷载设计都是250-500kg/m2的负荷,办公用楼在建设时楼板承重在300-500kg每平米,机房由于机柜和设备,以及UPS的重量往往比较大,通常标准己方的楼板承重在800-1000kg每平米。
当设计成机房时,如果要符合机房规范,就要考虑在机柜下做散列承重支架,把承重支架底面接触面积增大一倍的方式来实现分散楼板承重力,当由于机柜、空调、UPS等设备重量较大,超过楼板荷载时,为了保证建筑物本身结构安全和出于一般机房抗震要求时,这时你需要对机柜、空调、UPS电池柜及精密空调制作承重散力架了,散力承重支架能分散楼板承重力满足楼板地面承载力设计值要求。
机房承重散力架加固一般用钢梁,根据设备位置加。比如槽钢,角钢,支撑在两端承重结构梁(墙)上,具体要看实际需要承重情况了。比如在机列位置贴地加两根横向贯通的50*50角钢,或者100*50槽钢, 这列位置承重可以达5000~7000N。
计算依据:
⑴《混凝土结构设计规范》 (GB 50010-2002)
⑵《建筑结构荷载规范》(GBJ9-87),《建筑结构荷载规范》(GB50009-2001)
⑶《预应力长向圆孔板图集》(京92G42),《预应力短向原孔板图集》(京92G41)
建筑楼面等效均布活荷载计算

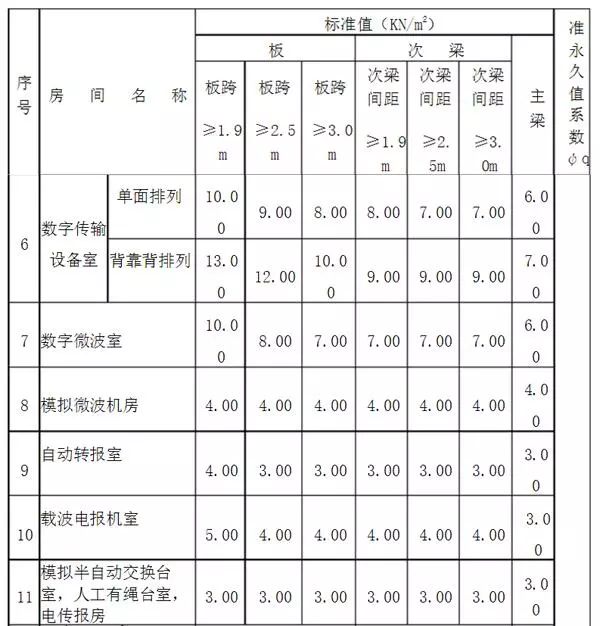

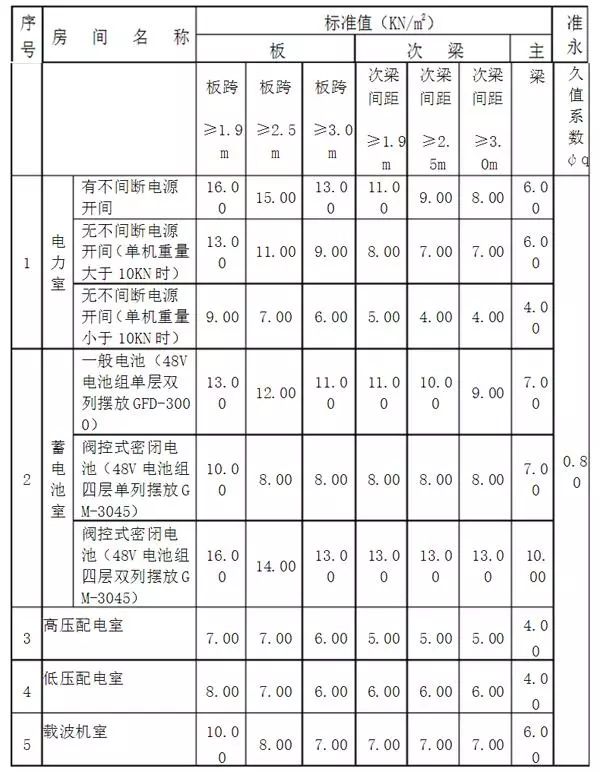

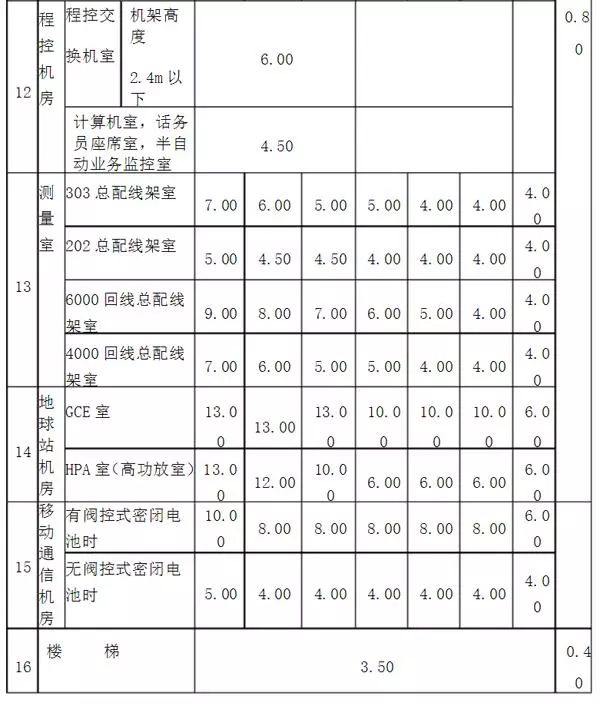

筑楼面等铲均布活荷载的标准值,应根据工艺提供的电子设备的重量、底面尺寸、安装排列方式以及建筑结构梁板布置等条件,按内力等值的原则计算确定,根据当前有代表性电信设备的重量、排列方式及各种梁板布置计算确定的机房建筑楼面等效均布活荷载值:
注:
(1)表列荷载适用于按单向板配筋的现浇板及板跨方向与机架排列方向(荷载作用面的长边)相垂直的预制板等楼面结构,按双向板配筋的现浇板亦可参照 使用;
(2)表列荷载不包括隔墙、吊顶荷载;
(3)由于不间断电源设备较重,设计时也可按照该设备的重量、底面尺寸、排列方式等对设备作用处的楼面进行结构处理;
(4)设计墙、柱、基础时,楼面活荷载值可采用本表中主梁的荷载值;
(5)机房的荷载,没有考虑分散供电时蓄电池进入机房增加的荷重。
二、机房楼面等效均布活荷载

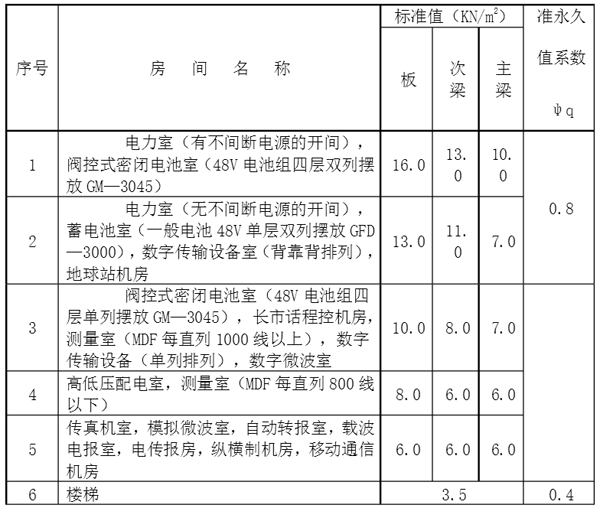

机房建筑楼面等效均布活荷载值,系根据目前已有的有代表性的通信设备的重量、排列方式及建筑结构的不同梁板布置,按内力(弯矩、剪力)等值的原则计算确定,机房的数值,也适用于无线寻呼机房
注:
(1)表列荷载适用于按单向板配筋的现浇板及板跨方向与机架排列方向[荷载作用面的长边]相垂直的预制板等楼面结构,按双向板配筋的现浇板亦可参照使用;
(2)表列荷载不包括隔墙、吊顶荷载;
(3)由于不间断电源设备的重量较重,设计时也可按照电源设备的重量、底面尺寸、排列方式等对设备作用处的楼面进行结构处理;
(4)搬运单件重量较重的机器时,应验算沿途的楼板结构强度;
(5)设计墙、柱、基础时,表列楼面活荷载可采用与设计主梁相同的荷载。
三、机房预制板承重计算标准
1、计算内容
(1)机房在原有设备荷载作用下的机房楼板跨中最大弯矩值;(理正工具箱计算)
