广播音视频会议系统介绍

2021-11-20 18:58:381525人已围观 0

音视频会议系统，是指两个或两个以上不同地方的个人或群体，通过传输线路及多媒体设备，将声音、影像及文件资料互传，实现即时且互动的沟通，以实现会议目的的系统设备。视频会议的使用有点像电话，除了能看到与你通话的人并进行语言交流外，还能看到他们的表情和动作，使处于不同地方的人就像在同一房间内沟通。

音视频会议系统，包括软件音视频会议系统和硬件音视频会议系统，将声音、影像及文件资料互相传送，达到即时且互动的沟通，以完成会议目的之系统设备。

系统建设目标，要求满足相关功能需求，系统建设将严格按照国家和行业的有关标准，遵守“国内领先、国际先进”的总体建设目标，保证系统建设遵守高可靠性、高安全性、先进性、实用性、可持续发展性、易管理维护性、开放性和舒适性等原则目标。

音频扩声系统

音频扩声系统的主要作用是将会议发言、表演以及DVD等音源的音频信号通过集中扩声将声音清晰地传输还原，同时保证场内有足够的声压级、均匀的声场分布、足够的语言清晰度，使所有人员都能听到、听清发言内容。同时根据会议需要，还需要在会议间隙播放其它广播、音乐等音频内容，用以调节会场的紧张气氛。

该系统主要由音源、小型数字媒体矩阵、周边、功放以及扬声器组成，由音源提供音频信号，通过数字媒体矩阵进行编组和音量总控，周边设备则对声音信号进行适当的加工处理，最后通过功率放大器把声音信号进行放大后通过扬声器还原出来。因此出来声音的好坏是由整个系统的各个组成部分决定的，所以设计时根据预算大小选择合适的设备是扩声系统的关键，配置恰当的设备可以使整套资金分配合理，用较少的投资得到较好的效果。

本系统设计时主要注意以下几点：

 系统具有很高的可实施性，避免盲目设计。

 选用最优秀的音箱，具有多重控制及保护功能，确保系统的关键部分。

 音箱多数采用固定式安装，声场覆盖均匀，整齐美观，注意与装潢的协调和配合。

 采用数字多媒体音频处理、先进的会议系统，有力地抑制声反馈，提高传声增益。

 配置多种话筒（鹅颈会议、无线手持系统等），可完成多种用途的拾音。

 配置多种信号记录及播放源（DVD机、CD机等），数字化程度高，音质效果好、记录时间长、易于存放。

 会议、报告、娱乐等系统互相兼容，功能转换灵活，且节约资金。

发言子系统

与会代表通过发言设备参与会议。发言设备包括有线话筒、投票按键、LED状态显示器和会议音响，并且还有其他设备可供选择，如鹅颈会议话筒、无线领夹式话筒、LCD状态显示器、语种通道选择器、代表身份卡读出器等。同声传译设备主要有译员台、译员耳机和内部通信电话。

远程视频会议系统

两个或两个以上不同地方的个人或群体，通过传输线路及多媒体设备，将声音、影像及文件资料互相传送，达到即时且互动的沟通，以完成会议目的之系统设备。该系统是一种典型的图像通信。在通信的发送端，将图像和声音信号变成数字化信号，在接收端再把它重现为视觉、听觉可获取的信息，与电话会议相比，具有直观性强，信息量大等特点。会议电视系统不仅可以听到声音，还可以看到会议参加者，共同面对商讨问题，研究图纸、实物，与真实的会议无异，使每一个与会者确有身临其境之感。

扩声系统介绍：

音箱的选型

音箱为音响系统质量的最直接的表现者，所以音箱在系统中起着至关重要的作用，下面就音箱的选择做以下分析：

1.频响范围

频响范围的全称叫频率范围与频率响应。前者是指音箱系统的最低有效回放频率与最高有效回放频率之间的范围；后者是指将一个以恒电压输出的音频信号与系统相连接时，音箱产生的声压随频率的变化而发生增大或衰减、相位随频率而发生变化的现象，这种声压和相位与频率的相关联的变化关系称为频率响应

2 灵敏系数

灵敏系数是指在给音箱输入端输入1W/1KHz信号时，在距音箱喇叭平面垂直中轴前方一米的地方所测得的声压级。灵敏度的单位为分贝(dB)。音箱的灵敏度每差3dB，输出的声压就相差一倍，普通音箱的灵敏度在85～90dB范围内，85dB以下为低灵敏度，90dB以上为高灵敏度。

3 功率大小

功率大小简单的说就是——感觉上音箱发出的声音能有多大的震撼力。根据国际标准，功率有两种标注方法：额定功率与最大承受功率（瞬间功率或峰值功率PMPO）。而额定功率是指在额定频率范围内给扬声器一个规定了波形的持续模拟信号，在有一定间隔并重复一定次数后，扬声器不发生任何损坏的最大电功率，因此在选择音箱的时候，我们要看其使用的额定功率。

4 失真度

所谓失真度，其定义与放大器的失真度基本相同，不同的是放大器输入的是电信号，输出的还是电信号，而音箱输入的是电信号，输出的则是声波信号。所以音箱的失真度是指电声信号转换的失真。声波的失真允许范围是10％内，一般人耳对5％以内的失真不敏感。

5 信噪比

该指标指音箱回放的正常声音信号与噪声信号的比值。信噪比低，小信号输入时噪音严重，在整个音域的声音明显变得浑浊不清，不知发的是什么音，严重影响音质

多功能会议室

扩声标准

此多功能会议室大部分区域的扩声系统声学设计指标为：

(1) 最大声压级：98dB

(2) 传输频率特性：250-4000Hz，-6～+ 4dB

(3) 声场不均匀度：1000Hz和4000 Hz，8dB

(4) 传声增益：≥-10 dB

(5) 系统噪声：扩声系统不产生明显可察觉的噪声干扰

(6) 语言传输指数STI PA：≤NR20

扩声系统配置

整体主扩声区域：主扩声部分选用了12只8寸无源全频音箱壁挂于会议室前场两侧，调整一定角度，打向观众区，分布式均匀壁挂布置于会场负责全场主扩声。

辅助扬声器：考虑到会场的建筑结构在隔断情况下使用，隔断2间使用情况下，分别分布6只8寸无源全频音箱，分布式均匀壁挂布置于会场负责全场主扩声。

根据音箱的数量和型号类型，配置相匹配的同品牌功率放大器。

音频理器：把前级放大器，均衡器，压限器，分频器，延时器和音频矩阵融为一体，对各种输入的音源信号进行分配及相关效果处理，使各信号可以有序地分配到相应的扩声音箱的功放中去；同时具备232及485信号控制功能，可实现远程控制；

音频处理器：16路平衡输入；16路平衡输出；24位数模的转换，96KHz采样频率；8个0-10V DC电压控制输入、485串行外部控制输入、LAN网络控制接口；DSP音频处理芯片，可实现多点对多点的数字交换，数字路由；输入通道4段参数均衡、噪声门、压限器，输出通道7段参数均衡、噪声门、压限器、延时器。

前级放大：它的主要作用是将来自各种音源（传声器、CD机、LD录音座等）、各种电声乐器（电子琴、合成器、电吉他、低音吉他等）、各种周边设备的音频信号按要求进行混合处理；对各路声信号进行一定的修饰、补偿；按要求将声信号分成多组输出。前级放大器的技术指标和调试的好坏直接关系到声音的质量和系统的噪声。

在选择前级放大器时，我们除了考虑应有足够的输入、输出通道来满足扩声系统处理能力外，同时预留输出接口供外界拾音及特殊需要，如电台、电视台转播。

前级放大器要具有操作直观方便，音色优美，稳定可靠等优点，它适用于固定安装，现场演出，录音制作和播出。

前级放大器是一个音响系统的心脏部分，它不单只是最脆弱的一个环节，而且是整个系统的枢纽位置。一个音响系统，从话筒至音箱，整个信号路程，设备都有某种程度上的备份，但前级放大器仅仅只有一台，其可靠性足以影响整个系统的大局。一个良好的音响系统，所有产品必须要同档次达到某一个水平。因为，整个系统的表现将会受制于最差的一个环节。

若在工程完成安装后才发觉某些周边器材性能表现欠佳，影响了系统指标，需要更换某些器材也相对容易。若需要更换的是前级放大器，那就糟糕了。

发言及音源设备

配置DVD播放机，满足在会议过程中音源的播放，以及会议间隙中背景音乐的播放。

配置4支桌面鹅颈手拉手会议话筒和1台数字会议主机，用做会议发言需求。再配置1-2套无线手持，满足会议流动发言需求。

主席台数字会议系统采用2套有线数字手拉手连接式使用，在会议室若干位置预算会议系统所需输入接口

其系统采用手拉手连接方式现实，现场使用过程不得出现“啸叫”现象

远程视频会议系统

视频会议网络系统的控制中心独立于会场MCU为独立4个点（支持主显4方视频会议），实现各会场的接入和与下属高清会议平台MCU相级联，并提供各会场语音混合、转发，图像的拼接、转发，甚至各种视音频的编码转换以及各种会议功能。控制中心一般设置在网络汇接的核心点，例如：信息中心、网络中心等便于连接、有足够带宽的位置。为整个高清视频会议系统提供管理、服务的系统，例如网管系统等，也应当配置在控制中心。根据要求为公司的视频会议网络核心机房做如下配置：

中控集中控制系统

中央控制系统可集成各子弱电系统，根据不同的配置模式进行编程，满足会议，等各种不同场合需求

控制区域及信号的分配因会议室的配置而变，满足各小分区独立的功能需求

控制主机通过各种不同接口，如IR, RS232/485, RELAY等，控制DVD机，投影机，灯光及其它弱电设备

DVD、数字式录像机的播放、停止、暂停、快进、快退及录像。

控制方法 : IR 红外/RS232控制

矩阵切换器的音视频讯号切换。

控制方法 : RS-232 串行口控制

投影机的电源开关、视频/计算器输入的选择及对投影机的高级调整。

控制方法 : RS-232 串行口控制或IR红外控制

各种设备的电源开关。

控制方法 : 继电器控制

各种电机设备（屏幕、窗帘、电动门等）的控制。

控制方法 : 继电器控制

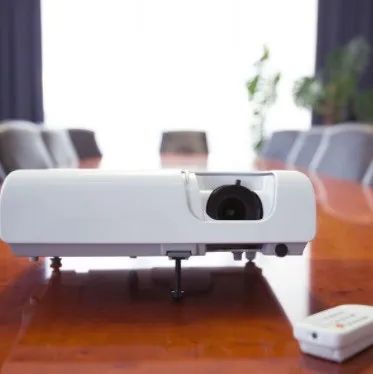

高清显示系统

根据大会议室使用功能，考虑单独主会场跟隔断显示的要求显示配置5.8*2.2米投影显示屏幕，投影机为高清投影机。

主显示投影机亮度不低于6000流明，3片LCD/DLP成像技术，灯泡标准功率应不低于340W；标准显示分辨率大于或等于1920*1200, 动态对比度应不低于5000：1。

投影屏幕使用时，底边垂距距地面1200mm，与静坐位置与会人员视觉角度持平，以便于参会人员观看

投影机采用固定安装

投影机应根据屏幕尺寸大小和现场实际距离环境，合理选配镜头

考虑传输分辨率1920*1200距离要求，材料双绞线方式进行传输，在有限距离范围之内选择合理方式进行传输，超出规定距离时应采用光纤传输，同时需保证原音视频信号产生损耗在可接受的范围内

在视频方面预留接口包括不限于：VGA、HDMI、DVI、AV

主要设备资料：

音箱

频率响应（-3dB）：60Hz ~20KHz；

频率响应（-10dB）：48Hz ~20KHz；

轴向灵敏度（SPL 1W∕1m）：94dB（SPL 1W∕1m）；

最大声压级；全空间：123dB；

长期负载功率：200W（持续）；

短期负载功率：400W（节目）；

覆盖角度（水平×垂直）：90°×50°；

低频换能器： EV8L，8”（203mm）；

高频换能器：DH2005,1”（25.4mm）；

接线座：4针凤凰插；

功放

 技术参数：

 最大输出功率（1kHz；THD＜1%）：

 2Ω：600W；/900W

 4Ω：400W；/600W

 8Ω：240W；/380W

 额定输出功率（20Hz-20kHz；THD＜0.2%）：

 4Ω：300W；/500W

 8Ω：150W；250W

 最大桥接输出功率（1000Hz；＜1% THD）：

 4Ω：1240W；/1800W

 8Ω：800W；/1200W

 电压跟从率：35V/μs；

 总谐波失真：＜0.05%；

 互调失真（SMPTE）：＜0.02%；

 串音（在1000Hz时的）：＜-80dB；

 输入阻抗（平衡式）：20kΩ；

 信噪比（A-记权）：>1035dB；

音频处理器

 音频:32路音频通道4音频插槽，模块化8通道输入/输出，模拟或数字

 网络连接:用于可选的CobraNet接口的32路输入/输出音频和控制的模块插槽

 安全/冗余:内部管理，系统监视，系统口令，故障警告，可建冗余音频网络

 音频输入:每模块有8路模拟音频输入，线路电平，电平衡

 音频输出:每模块有8路模拟音频输出，线路电平，电平衡

 信噪比（A计权）:AI-1: 117dB额定值，AO-1：118dB额定值，模拟输入对模拟输出：114 dB额定值

 数据格式:48KHZ内部，32KHZ-192HZ外部

 界面器:24 bit线性模拟/数字以及数字/模拟转换，48 bit处理

 供电电源:以太网，RS-232，USB，GPIO端口控制

 数字 / 模拟转换:24比特，Sigma-Delta，128倍过采样

 耗电量:90W最大（包括板卡组件）

前置放大器

 6 路话筒/线路输入和 3 路音乐源输入

 100 V、电话和呼叫站输入（带优先级和 VOX）

 2 区域和 2 通道操作

 语音激活紧急控制按钮

 内置的 2 音调提示音，还有 7 种提示音可供呼叫站选择

抑制器

 专利反馈抑制算法

 消除反馈于未然

 自动适应声学环境

 多达 12 dB 附加增益，有效预防反馈发生

 平衡的线路或话筒输入，提供幻象电源

 斑丽声学反馈抑制器使用功能强大的信号处理技术并结合专利算法来抑制声学反馈的发生。它采用回音抵消和消除反射的算法有效滤除房间内烦人的反射声。通过添加屏蔽噪音（听不到的噪声）到输出信号，或将输出信号的频率变动 5 Hz，斑丽反馈抑制器可以检测出信号中的反射成分，并在声学反馈出现之前将其除去，同时保持初始信号完好无损。
