这些网络交换机上接口表示你都认识吗

2021-12-21 13:12:351499人已围观 0

品至说:

交换机是一种用于电(光)信号转发的网络设备。可以为接入交换机的任意两个网络节点提供独享的电信号通路。最常见的交换机是以太网交换机。其他常见的还有电话语音交换机、光纤交换机等。


交换机是使用非常广泛的网络设备。多台网络设备的局域网,交换机是必不可少的设备。


今天我们一起来看下,可能在实际工作中遇到的各种类型的交换机接口的介绍。交换机的接口非常丰富,这里是一些整理的资料,与大家分享。


1、RJ-45接口


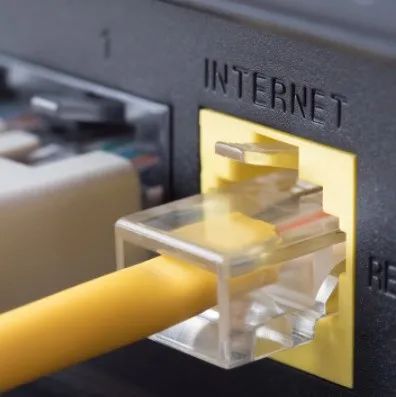

这种接口就是我们现在最常见的网络设备接口,俗称"水晶头",专业术语为RJ-45连接器,属于双绞线以太网接口类型。RJ-45插头只能沿固定方向插入,设有一个塑料弹片与RJ-45插槽卡住以防止脱落。


这种接口在10Base-T以太网、100Base-TX以太网、1000Base-TX以太网中都可以使用,传输介质都是双绞线,不过根据带宽的不同对介质也有不同的要求,特别是1000Base-TX千兆以太网连接时,至少要使用超五类线,要保证稳定高速的话还要使用6类线。


2、SC光纤接口


SC光纤接口在100Base-TX以太网时代就已经得到了应用,因此当时称为100Base-FX(F是光纤单词fiber的缩写),不过当时由于性能并不比双绞线突出但是成本却较高,因此没有得到普及,现在业界大力推广千兆网络,SC光纤接口则重新受到重视。


光纤接口类型很多,SC光纤接口主要用于局网交换环境,在一些高性能千兆交换机和路由器上提供了这种接口,它与RJ-45接口看上去很相似,不过SC接口显得更扁些,其明显区别还是里面的触片,如果是8条细的铜触片,则是RJ-45接口,如果是一根铜柱则是SC光纤接口。


3、AUI接口


AUI接口专门用于连接粗同轴电缆,早期的网卡上有这样的接口与集线器、交换机相连组成网络,现在一般用不到了。


AUI接口是一种"D"型15针接口,之前在令牌环网或总线型网络中使用,可以借助外接的收发转发器(AUI-to-RJ-45),实现与10Base-T以太网络的连接。


4、FDDI接口


FDDI是目前成熟的LAN技术中传输速率最高的一种,具有定时令牌协议的特性,支持多种拓扑结构,传输媒体为光纤。


光纤分布式数据接口(FDDI)是由美国国家标准化组织(ANSI)制定的在光缆上发送数字信号的一组协议。FDDI使用双环令牌,传输速率可以达到100Mbps。

CCDI是FDDI的一种变型,它采用双绞铜缆为传输介质,数据传输速率通常为100Mbps。


FDDI-2是FDDI的扩展协议,支持语音、视频及数据传输,是FDDI的另一个变种,称为FDDI全双工技术(FFDT),它采用与FDDI相同的网络结构,但传输速率可以达到200Mbps。


由于使用光纤作为传输媒体具有容量大、传输距离长、抗干扰能力强等多种优点,常用于城域网、校园环境的主干网、多建筑物网络分布的环境,于是FDDI接口在网络骨干交换机上比较常见,现在随着千兆的普及,一些高端的千兆交换机上也开始使用这种接口。


5、Console接口


这个接口我们知道,它是用来配置交换机的,所以只有网管型交换机才有。而且还要注意,并不是所有网管型交换机都有,那是因为交换机的配置方法有多种,如通过Telnet命令行方式、Web方式、TFTP方式等。


但要注意的是,用于交换机配置的Console端口并不是所有交换机都一样,有的采用与Cisco路由器一样的RJ-45类型Console接口,如图所示。


而有的则采用串口作为Console接口,如图所示。


从图中可以看出,两台交换机的Console端口不一样,上图中是一个“母”头9孔“D”形接口,而下图是一个“公”头9针“D”型接口,它们俗称为“DB-9”接口,但都是用进行交换机配置的。
