网络规划设计中,最常见的几种网络拓扑结构
网络拓扑设计分为单核心和双核心两种。
01

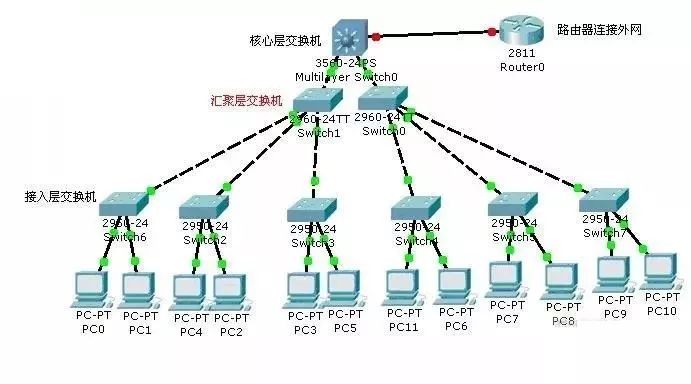

单核心网络拓扑设计
(上图中写的是路由器连接外网,也可以连接公司别的分支机构,下同)
单核心网络是指在整个网络环境中,只有一台核心交换机。这种拓扑适用于网络规模不太大,对网络依赖程度不高的企业。由于核心设备的价格比较贵,比如CISCO设备,所以大部分企业使用的是单核心的网络拓扑设计。
但是这种设计有个致命的缺点,容易造成单点故障。当工程师们意识到了这个问题之后,第二种拓扑结构就产生了。
02

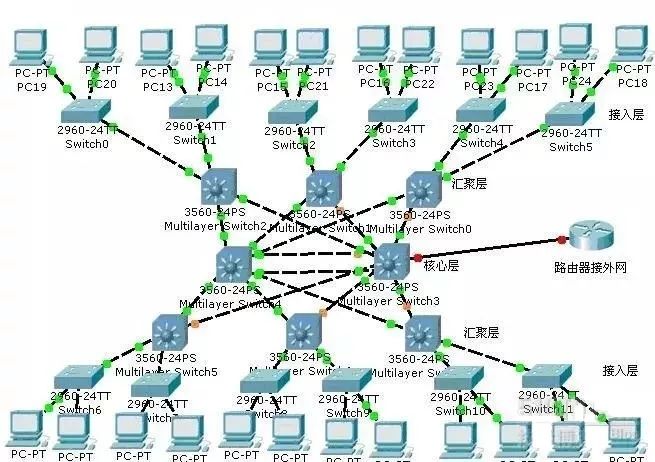

双核心拓扑结构
所谓的双核心就是指在整个网络环境中,有2台核心交换机。这种环境的特点是稳定性好,传输性高,传输速率高。
核心交换机是整个网络的中心节点,所以对核心交换机的要求非常高。同时配备2台核心交换机作为整个网络的核心交换节点,完全避免了单点故障对整个网络的影响,从而提高了网络的安全和稳定性。
因为核心交换机成本比较高,2台核心交换机的投资和维护成本也很高,所以一般只有电信,金融等企业采用这种双核心的拓扑设计结构。
无论是单核心还是双核心的拓扑结构,有3点需要注意:
1、如果在网络环境中有服务器的话,服务器要和汇聚层交换机相连,有的时候也可以服务器与核心层交换机相连。
2、因为核心层是负责数据的高速交换,所以一些路由策略一般要在汇聚层进行配置。
3、核心层,汇聚层,接入层是标准的三层结构,如果企业网络规模不大的话,可以把汇聚层省略掉,变成核心层和接入层。
接下来我们说一下网络的出口设计,也就是如何连接外网的问题。
现在常见的有三种分别是:
1、采用代理服务器方式,常用于中小型网络环境。
2、采用路由器连接外网,路由器提供多种接口类型,还可以连接不同的网络,还支持很多的通信协议,适用于大中型企业当中,是目前应用最广泛的。
根据接入外网的时候是连接一个ISP还是连接两个ISP分为单出口设计和双出口设计。
如果企业网络对INTERNET要求不是太高的情况下可以采用单出口这种设计,然后在接入设备上再进行路由策略的配置。

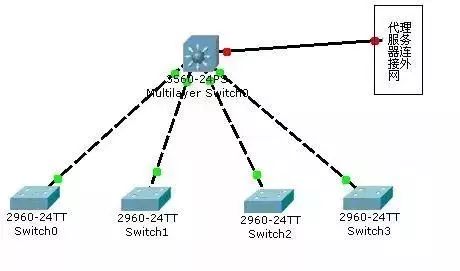

1、代理服务器接入方案
代理服务器接入都是基于软件实现的,它需要一台配置好一点的台式机就可以了。这种方案投资较少,适合于小型企业。

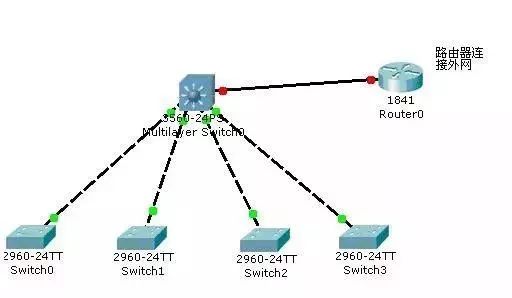

2、路由器接入方案
路由器支持的接口类型非常多,用户可以通过多种方式接入外网。路由器还支持多种协议,适用于不同的网络环境中,一般用于中型企业。

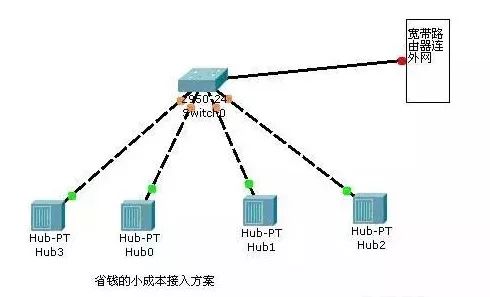

有的企业为了节约成本通常需要这样做,把上图的路由器换成宽带路由器,把交换机换成集线器。因为要节约成本,而且他们学校对网络要求不高。
如果用户对网络要求高,可以采用双出口设计,也就是用双链路接入INTERNET:

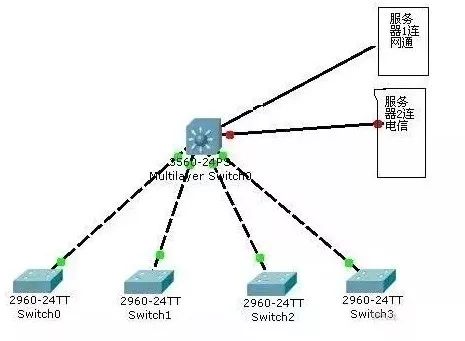

1 、代理服务器接入方案,就是用2台代理服务器,这2台代理服务器分别连接不同的运营商,比如一个服务器连接联通,一个服务器连接电信。

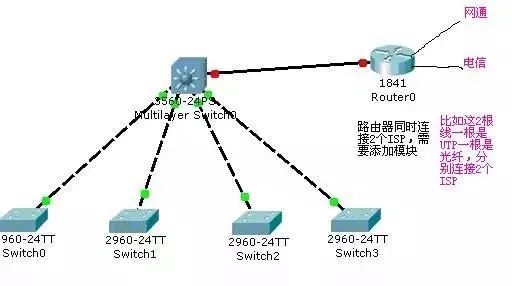

2、路由器接入方案,就是用路由器连接2个不同的运营商,路由器要添加模块。
