真正的雨季来临,室外网线及尾线的POE分离器防水绝缘应如何防雨处理?
PoE是什么?
如何判断设备是否支持PoE?
PoE设备最大接入数如何计算?
这些问题,今天统统给您解答~
01
PoE基本概念
PoE ( Power Over Ethernet )指在现有以太网Cat.5布线基础架构不做任何改动的情况下,为终端设备传输数据信号的同时,还能为其提供直流供电的技术。简而言之,就是通过网线就能供电,不需要单独接电源线。
PoE供电系统包含两种设备:
-
供电设备:用来给其他设备进行供电的设备,如PoE的交换机或PoE的NVR800设备;
-
受电设备:用来受电的设备,如PoE摄像机。

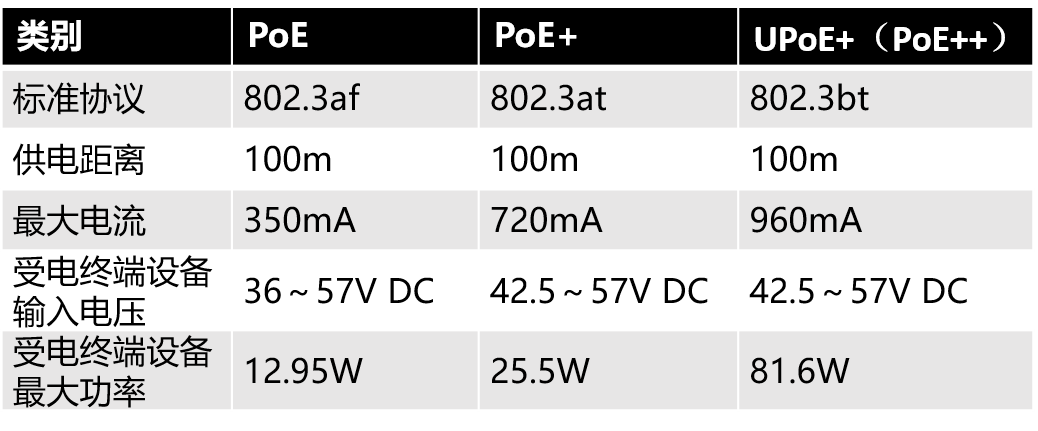

不同标准
NVR800支持EPoE兼容模式,可通过降低网线传输效率(100Mbps减少为10Mbps)来达到200m的供电,此场景下只支持1080P以下的码率。
网线要求

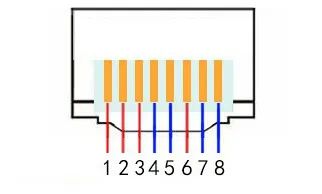

PoE供电目前有两种方式:
-
1236既走数据又供电;
-
1236走数据,4578供电;
实际使用哪种供电方式取决于PoE交换机,而这两种供电方式对于我们支持PoE的摄像机都兼容的。
在一般数据传输过程中,我们常用5类线。6类线在网线材质、传输性能和稳定性上比5类、超5类线好。
02
如何查看摄像机/NVR
是否支持POE?
摄像机
1. 查询彩页

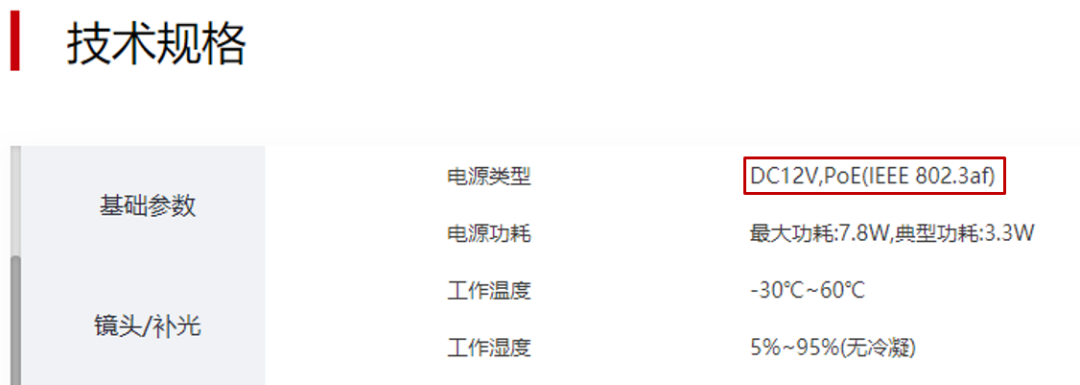

登录HoloSens信息平台,查看摄像机产品详情页,在“技术规格 > 一般规格 > 电源类型”中查看此款项是否支持PoE。

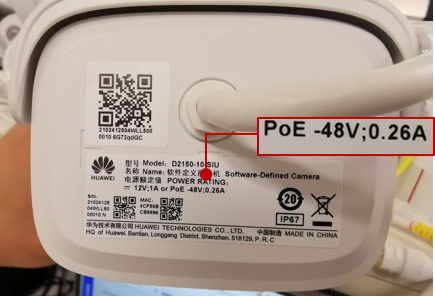

2. 查看摄像机机身
摄像机机身上有PoE参数信息,则此款项支持PoE。
NVR
支持PoE款型:NVR800-A01-04P、NVR800-A02-08P、NVR800-A02-16P、NVR800-B04-16P。
03
如何判断一个交换机
能接几个摄像机?
接入要求
单网口的功率>摄像机功率;
支持的PoE总功率 > 摄像机功率之和。
举例

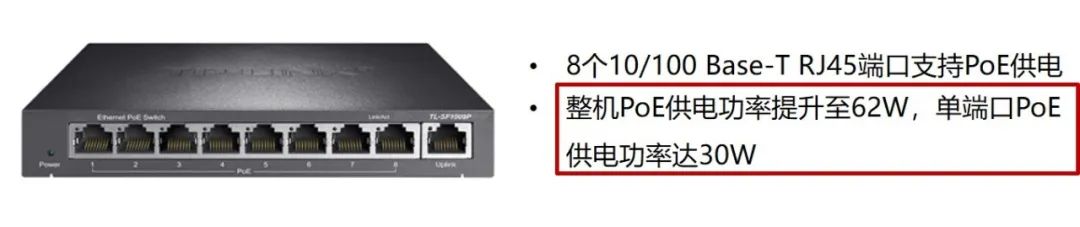

某款交换机规格如下,计算最多可以接入几个D2120-10-I-P(最大功耗7.8W)。
30W>7.8W,符合单口供电功率;
62W> 最大接入个数N*7.8W;N=7个。
常见问题--PoE供电不足,导致摄像机不断重启
PoE的NVR800

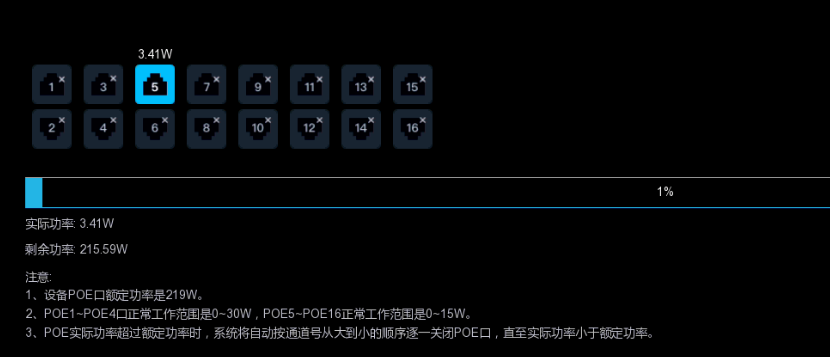

选择“设置 > 通道管理 > PoE功率”,查看整台NVR800的供电统计。PoE的交换机
1. 无网管的交换机
首先计算剩余功率(PoE最大供电功率 - 摄像机功率之和)是否少于20%。若少于20%,建议尝试拔掉几个摄像机再尝试。
2. 有网管的交换机(以华为交换机为例)

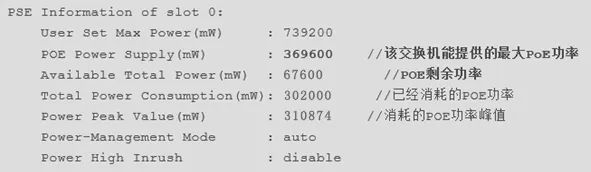

执行dis poe information命令,查看整台交换机的PoE供电统计。
当剩余功率(Available Total Power)/PoE最大功率(PoE Power Supply)<20%,表示供电不足。
需要增加PoE的供电模块,或减少使用PoE供电的摄像机数量。
摄像机有许多在室外使用的款型,尾线防水施工不规范容易导致摄像机离线、反复重启等问题。因此,今天就手把手教大家网线及尾线的防水绝缘处理。
尾线连接处在护罩内的摄像机,如带护罩的枪机、大型筒机,需要做好尾线的防水绝缘处理。
尾线连接处暴露在外的,如球机、中型筒机,需同时做好网线和尾线的防水绝缘处理。

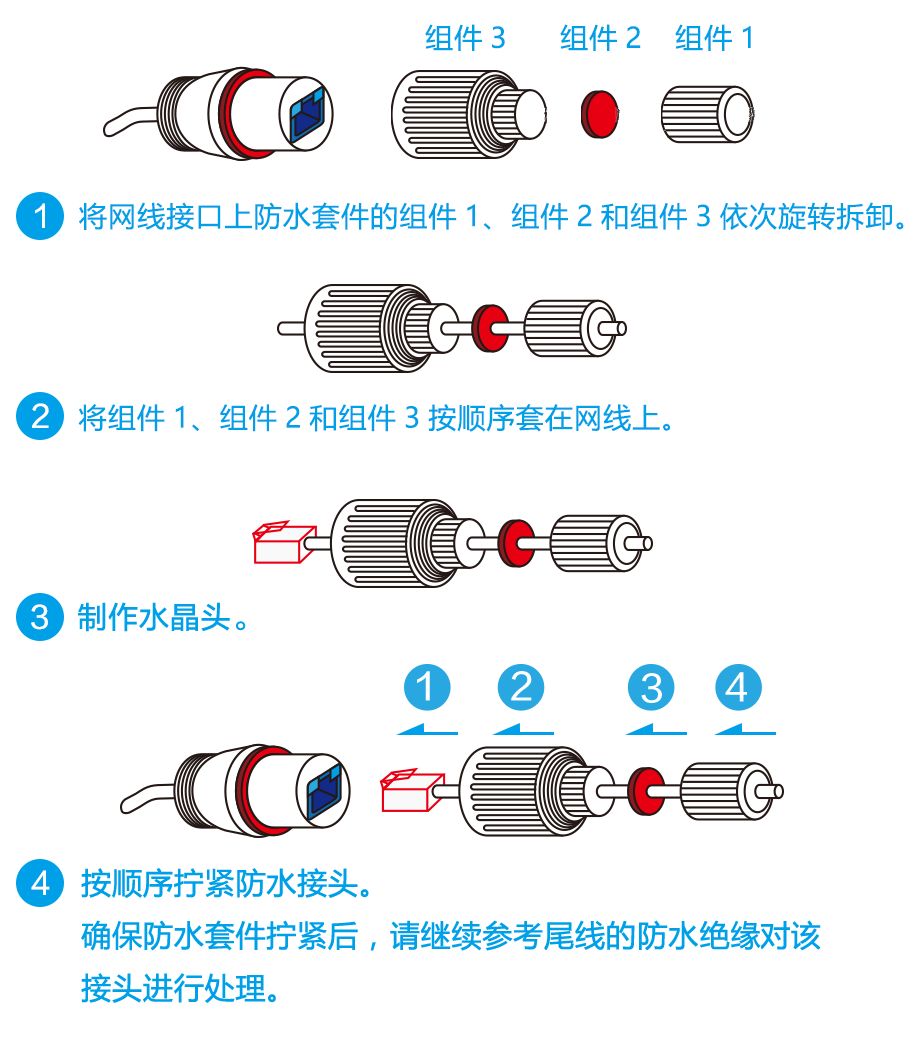

● 网线的防水绝缘
● 尾线的防水绝缘

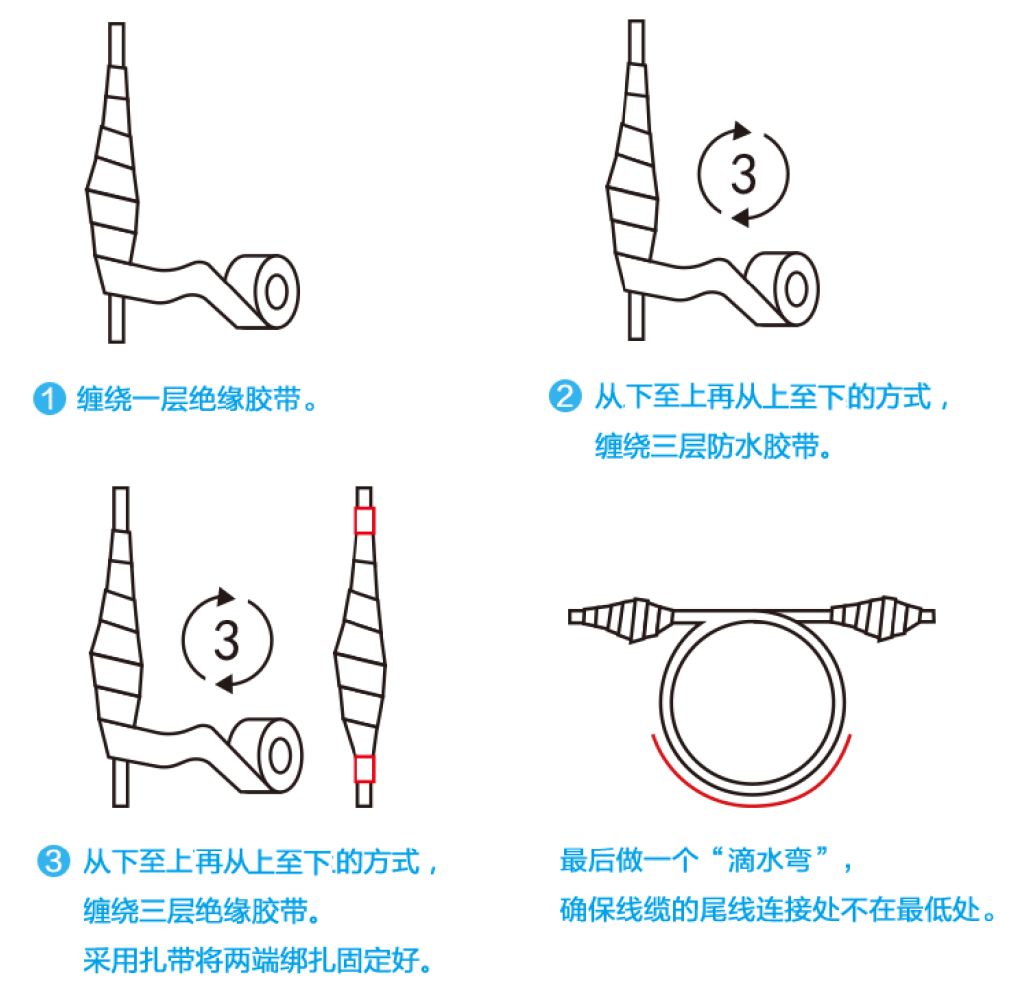

采用1+3+3的方式对尾线进行防水绝缘处理。
● 实物图展示
-

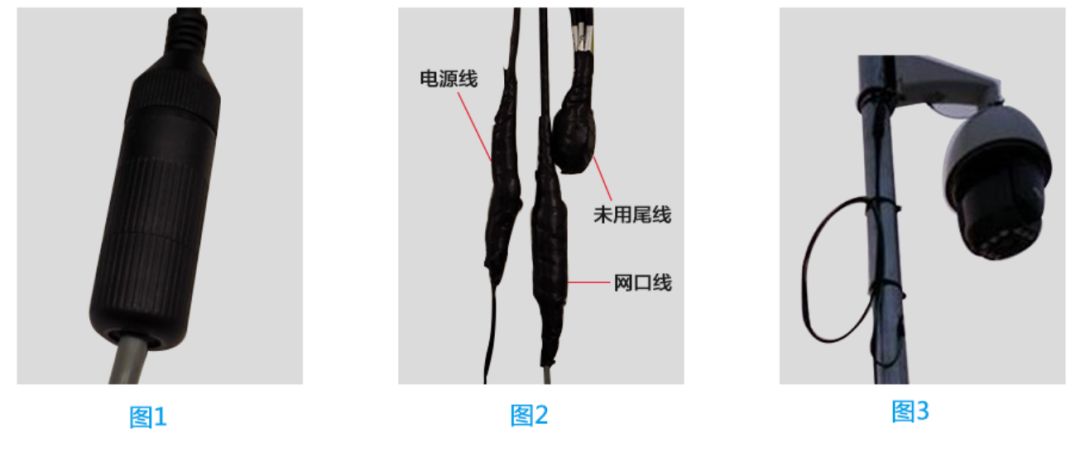

安装好防水接头套件的网线接口如图1所示。
-
接好尾线防水绝缘处理后的网线及其他线缆如图2所示。
-
滴水弯如图3所示。
