品至干货:出入口门禁系统施工组织设计方案!
一、系统概述
门禁,又称出入口管理控制系统,是一种管理人员进出的数字化管理系统。常见的门禁系统有:密码门禁系统、非接触IC卡(感应式IC卡)门禁系统、指纹生物识别门禁系统等。密码门禁系统由于其本身的安全性弱和便捷性差已经面临淘汰,生物识别门禁系统安全性高,但成本高,由于拒识率和存储容量等应用瓶颈问题而没有得到广泛的市场认同。现在国际最流行最通用的还是非接触IC卡门禁系统,非接触IC卡由于其较高的安全性,好的便捷性和性价比成为门禁系统的主流。
针对某总某公共出入口人员进出较随意、难以动态监控。为进一步改善某的医疗管理环境,完善安全防范管理功能,从实际情况考虑,我方选用了仪创非接触式刷卡门禁系统响应本次投标活动。
在完成某总某门禁系统改造后,将给某的管理者提供了更安全、更便捷、更自动化的管理模式,而且也给使用者带来了极大的方便。
二、设计依据
《智能建筑设计标准》GB/T50314-2015
《安全防范工程技术标准》GB 50348-2018
《入侵报警系统工程设计规范》GB 50394-2007
《出入口控制系统工程设计规范》GB50396-2007
三、系统组成

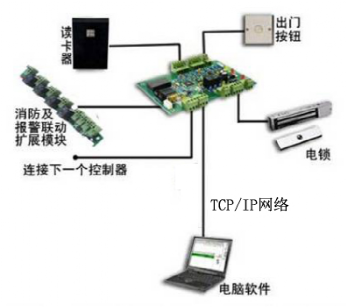

某总某所设计的门禁系统由门禁控制器、读卡器、电锁(带门磁)、电源、出门按钮、通讯转换器、感应卡、 管理软件等组成。
1.门禁控制器
门禁系统的核心部分,相当于计算机的CPU,它负责整个系统输入、输出信息的处理和储存,控制等等。
2.读卡器
读取卡片中数据的设备。
3.电控锁
门禁系统中锁门的执行部件。我方将根据综合楼、内科楼、外科楼门的材料、出门要求等需求选取不同的锁具。主要有以下几种类型:
(1)电磁锁:电磁锁断电后是开门的,符合消防要求。并配备多种安装架以供顾客使用。这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。
(2)阳极锁:阳极锁是断电开门型,符合消防要求。它安装在门框的上部。与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门,而且它本身带有门磁检测器,可随时检测门的安全状态。
(3)阴极锁:一般的阴极锁为通电开门型。适用单向木门。安装阴极锁一定要配备UPS电源。因为停电时阴锁是锁门的。
4. 卡片
开门的钥匙。可以在卡片上打印持卡人的个人照片,开门卡、胸卡合二为一。本次投标将赠送用户1800张卡片。
5. 其它设备
出门按钮:按一下打开门的设备,适用于对出门无限制的情况。
门磁:用于检测门的安全/开关状态等,与电锁一体。
电源:整个系统的供电设备,分为普通和后备式(带蓄电池的)两种。
门禁系统主要有三种组网方式:(1)RS485模式。(2)TCP/IP模式。(3)混合模式,即以上两种模式的结合。比如本次某总某的门禁系统将采用TCP/IP进行通信连接。
四、技术论述及施工质量保证
1、某总某的门禁系统采用TCP/IP网络联网,整个系统的拓扑结构显得非常简单,整个工程的实施过程中可分为管线敷设、设备安装接线、系统调试三个阶段。
门禁一体机会把读卡器和控制器集成在一起,这样由于控制部分外露, 安全性会降低,成本也会较为降低。
有些要求严格管理进出的门禁系统,会用另一个读卡器取代出门按钮,即双向读卡门禁系统,这样不但可以管理进入人员的权限,也可以管理外出人员的权限,并记录其进出记录,安全级别更高。也有的门禁系统读卡器是带密码键盘功能 ,进入时不但要求卡符合通过身份, 而且必须输入相关密码,这样可以保证即使卡片被人拣到都无法进入。本次某总某选取的为无密码,但非一体机的门禁管理系统。
2、线缆的选用
a、读卡器与控制器之间采用8芯屏蔽双绞线(称读卡器线),线径要求大于0.324mm2 (24AWG),可用五类网络线。
b、电控锁与控制器之间采用2芯电源线(称锁线),线径要求大于0.5mm2 。如果锁线与读卡器线穿于同一根管中,则要求锁线采用2芯屏蔽线。
c、出门按钮与控制器之间采用2芯电源线(称出门按钮线),线径要求大于0.3 mm2 。
d、控制器与控制器及控制器与电脑的联网线,采用2芯屏蔽双绞线,线径要求大于0.5mm2,可用五类网络线代替
3、门禁设备安装工艺
根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线,局部管线指控制器跟读卡器、电控锁、开门按钮之间的管线;系统管线指各控制器之间的管线及电源线。局部管线敷设同系统管线敷设可根据装修、装饰的进度交叉或平行进行,但要注意以下几点:
a、电源线同信号线要分别穿管,且两管长距离平行布置时应相距 30cm 以上;
b、交流220V电源由管理中心供至各门禁点,在某些情况下交流220V电源也可就近接取,但应符合相关规范;
c、穿线时一定要做好标记,线的接头一定要放在接线盒内,若忽视了这方面的工作,则会给以后的安装、调试工作带来很大的麻烦;。
4、感应头安装
a、感应头应尽量靠近所控制的门,在安装时应尽量防止灰尘进入感应头内;
b、感应头的位置应远离强电磁场及金属物体,以免减短有效的感应距离;
c、墙洞内的布线应整齐、清晰,避免因为电缆问题导致日后的维护困难。
5、控制器安装
a、控制器应尽量装在房屋内,以减少人为破坏的机会。控制器的安装位置应尽量靠近感应头(最远距离为 120米 );
b、控制器的安装面板应用自攻螺丝紧固在墙(门框)上;
c、在安装调试完毕控制器后应将其锁住保证设备的安全。
6、门锁、锁扣安装工艺
a、电控锁的电源线、控制线必须在对门进行改造时预先埋入门或门框内并在门外留出足够的余量。电源线线径不得低于1.5平方毫米;
b、在安装时必须保证电控锁与锁扣的精密配合,即锁舌在开/关门时能正常伸缩。
c、电锁的安装工艺,除能顺畅锁门及美观外,阴锁与阳锁的配合应在关上门时没有明显的松动感,装电插锁或电夹锁的门在锁上后应与对应门或门轴平齐,装磁力锁的门在大力关门时电锁不应有明显的撞击(安装闭门器为佳),主副磁力板间可有少许活动空间为佳。
五、安装技术及高度要求
